В статье рассмотрим виды скрытых ревизионных люков под плитку, их размеры и правила монтажа. Узнаем, как выбрать подходящий люк для удобного доступа к коммуникациям и сохранить эстетичный вид ремонта при экономии бюджета.
Виды скрытых ревизионных люков под плитку
При выборе скрытых ревизионных люков под плитку ключевой момент — понять, какой тип конструкции подойдет для конкретной ситуации. Универсального решения нет, поэтому разберем основные варианты с их плюсами и ограничениями.

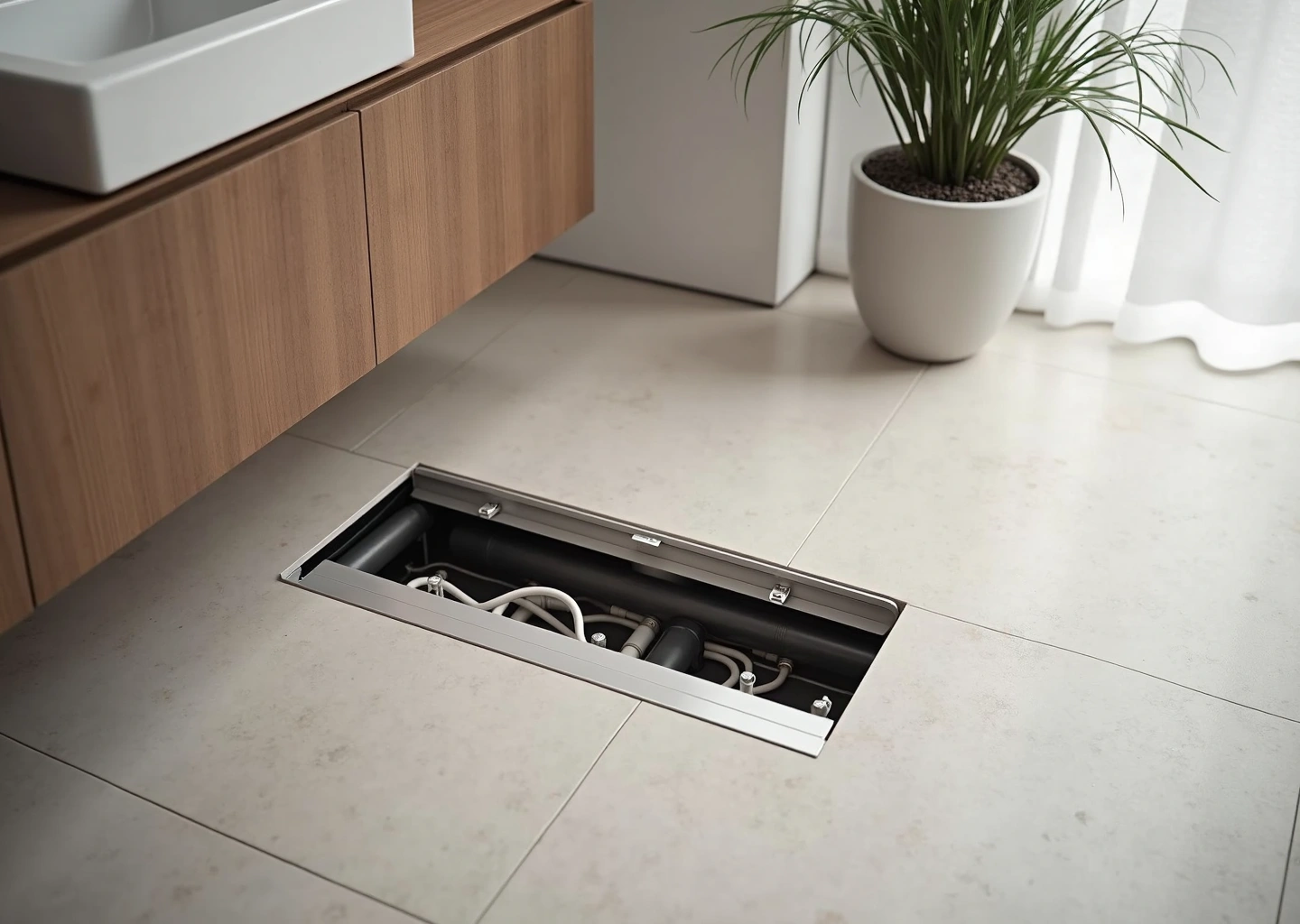

Люки с рамкой — классический выбор для помещений с высокой влажностью. Металлический каркас из нержавеющей стали или алюминия обрамляет отверстие, а резиновый уплотнитель по контуру защищает от протечек. Например, в санузлах такой люк ставят возле стояков — рамка выдерживает вес плитки, а прокладка не пропускает воду. Но есть нюанс: металлическая окантовка заметна на полу, поэтому дизайн подбирают под цвет затирки.
Безрамные модели маскируются идеально. Их устанавливают до укладки плитки, а края отверстия закрывают керамикой без видимых стыков. Подходят для гостиных или коридоров, где важен эстетичный вид. Однако монтаж сложнее: требуют идеального выравнивания основания и точной подрезки плитки. Если сделать это неправильно, край керамики может отколоться при открытии.
Магнитные системы упрощают доступ к коммуникациям. Крышка фиксируется за счет встроенных магнитов — достаточно потянуть за специальный паз. Это удобно для частого использования, например, при обслуживании теплого пола на кухне. Минус — слабая фиксация. В местах с вибрацией (например, рядом со стиральной машиной) крышка может самопроизвольно открываться.
Люки с механическим замком ставят там, где важно предотвратить случайное открытие. Защелки с ключом или кнопочные фиксаторы используют в квартирах с детьми или для доступа к ценным коммуникациям. Например, встроенный сейф под напольным покрытием. Недостаток — необходимость очищать механизм от строительной пыли во время ремонта, иначе замок заклинит.
Материалы корпуса влияют не только на долговечность, но и на вес конструкции. Для ванных комнат выбирайте нержавеющую сталь толщиной 1–1,5 мм. В сухих помещениях подойдет алюминий — он легче, а края не ржавеют. Пластиковые люки дешевле, но их лучше использовать только для потолков или стен — на полу крышка прогнется под весом человека.
Монтаж начинают с подготовки проема. Например, для рамного люка отверстие в стяжке делают на 2–3 мм шире металлического короба, чтобы заложить гидроизоляционную ленту. Безрамные модели требуют армирования краев стеклотканью или металлическим профилем — иначе плитка вокруг люка треснет. Общее правило: плоскость крышки должна находиться на одном уровне с черновым полом. Если просядет даже на 1 мм, плитка «сыграет» при нажатии.
Ошибка, которую часто допускают при установке — игнорирование веса крышки. Например, керамогранитная плитка толщиной 10 мм с клеем добавляет 3–4 кг нагрузки. Для таких случаев нужны усиленные петли и минимум три точки фиксации. А если люк находится в зоне прохода, подбирайте механизмы с запасом прочности — обычные магнитные крепления могут не выдержать ежедневных нагрузок.
Помните, что выбор типа люка напрямую зависит не только от места установки, но и от частоты использования. В следующем разделе подробно разберем, как подобрать размеры конструкции под конкретные задачи — от миниатюрных моделей для электрических щитков до крупногабаритных решений для коллекторных узлов.
Размеры и характеристики скрытых ревизионных люков
Стандартные размеры ревизионных люков под плитку определяются не только удобством монтажа, но и требованиями к обслуживанию коммуникаций. Самый популярный формат — квадратные модели 30×30 см. Их достаточно для доступа к большинству точек подключения сантехники или электропроводки. Для узких пространств между стеной и ванной часто берут прямоугольные варианты 20×30 см. Когда нужен полный доступ к коллекторам теплого пола или вентиляционным каналам, выбирают люки от 40×40 см до 60×80 см.
Глубина короба — критически важный параметр, который часто недооценивают. Стандартная высота рамки составляет 25-35 мм для скрытого монтажа в тонкостенные перегородки. Но при обустройстве люков в толстых стенах или полах с трубами диаметром 50 мм приходится заказывать короба глубиной 70-100 мм. Универсальным решением считаются модели с регулируемыми ножками — они компенсируют погрешности при установке.
В квартирах с низкими потолками важно учитывать толщину плитки. Если облицовка выполнена керамогранитом 10 мм, а каркас люка рассчитан на 6 мм, крышка будет выступать над поверхностью. По опыту монтажников, лучше брать короба с запасом 3-5 мм — это позволит без проблем выровнять плиточный шов.
Для сложных участков разработаны нестандартные решения. Например, угловые люки 40×60 см со смещенной осью открывания — их ставят там, где трубы проходят вдоль двух стен. В нишах под подоконниками с радиаторами отопления используют узкие модели 15×80 см. Главное правило — внутренний проем должен быть минимум на 5 см шире самой крупной детали коммуникаций.
Частая ошибка при подборе размеров — неучет типа открывания. Магнитные люки компактнее механических с ручками — им не нужны дополнительные миллиметры для поворотных элементов. Если выбираете модель с замком-невидимкой, проверьте, чтобы плитка не перекрывала место ввода ключа. На кухонных фартуках практичнее ставить люки 25×25 см с боковым открыванием — они не мешают установке розеток.
Производители предлагают три варианта подгонки размеров. Первый — заводские стандарты для типовых планировок. Второй — полуиндивидуальные модели, где можно менять глубину короба, сохраняя длину и ширину. Третий — полностью кастомные решения из нержавеющей стали, которые проектируются под конкретные инженерные узлы. В бюджетном ремонте выгоднее покупать типовые люки, а подгонку делать за счет установочных зазоров.
Перед выбором размера проверьте три параметра. Толщину стены или пола в месте монтажа (плюс 20% на выравнивающий слой). Диаметр самой крупной трубы или кабельного канала — к нему прибавьте 10 см для свободного доступа руками. Размеры соседних объектов — например, расстояние от люка до смесителя должно быть не меньше 15 см, чтобы брызги воды не попадали внутрь короба.
Монтажники рекомендуют составлять схему коммуникаций до закупки материалов. На плане отмечайте не только расположение люков, но и запасные зоны — при замене труб через 5-10 лет может потребоваться дополнительный доступ. Если ремонт делается в хрущевке с чугунной канализацией, лучше предусмотреть люки на 20% больше расчетных — старые системы чаще требуют ревизии.
Основные правила монтажа ревизионных люков под плитку
Теперь перейдём к самому ответственному этапу — установке скрытого люка. Здесь важно всё: от подготовки основания до финишной затирки швов. Расскажу по порядку, как сделать так, чтобы конструкция служила годами и не выдавала своего присутствия.
Подготовительный этап
Начинаем с оценки места установки. Если это санузел — проверяем гидроизоляцию основания. Для кухонных зон учитываем возможные перепады температуры. Основание под люком должно быть идеально ровным — перепады более 2 мм приведут к перекосу рамки.
Собираем короб из влагостойкого гипсокартона или металлического профиля. Для мокрых зон лучше брать оцинкованные элементы — они не ржавеют. Размеры внутреннего пространства делаем на 5-7 мм больше габаритов люка из предыдущей главы. Это даст запас для регулировки.
Монтаж каркаса
Фиксируем короб к стене тарельчатыми дюбелями через каждые 15 см. Обязательно проверяем уровнем со всех сторон. Советую использовать лазерный нивелир — он точнее пузырькового. Если стена неровная, подкладываем пластиковые клинья под каркас.
Для крепления рамки люка:
- Наносим разметку по фактическим размерам короба
- Выставляем регулировочные винты по углам
- Фиксируем рамку монтажной пеной с малым расширением
Важный момент: между коробом и стеной оставляем зазор 2-3 мм. Это компенсирует тепловое расширение материалов. После установки проверяем плавность открывания — створка должна ходить без усилий.
Облицовка плиткой
Перед укладкой грунтуем поверхность короба дважды с промежуточной сушкой. Для адгезии используем эластичный клей класса С2 — обычный цементный состав может трескаться. Наносим зубчатым шпателем 8 мм, плотно прижимаем плитку резиновой киянкой.
Совет из практики: сначала монтируем центральную плитку на люк, потом выкладываем периметр. Так проще соблюсти рисунок. Швы между подвижной и стационарной частями делаем 3-4 мм — заполняем силиконовым герметиком в цвет затирки.
Финишная отделка
После высыхания клея (24-48 часов) приступаем к затирке. Используем составы с латексными добавками — они не крошатся при вибрациях. Для маскировки шва над петлями добавляем в затирочную смесь пигмент, подбирая оттенок под плитку.
Проверяем работоспособность:
- Люк открывается на 90 градусов без зацепов
- Плитка не «играет» при нажатии
- Отсутствуют щели более 1 мм по периметру
Последний штрих — установка скрытой ручки. Её вклеивают с обратной стороны плитки эпоксидным клеем до начала монтажа. Альтернатива — магнитный замок с автоматическим фиксатором.
Типичные ошибки
Часто вижу, как мастера экономят на крепежах. Пластиковые дюбели в мокрых зонах — плохая идея. Они разбухают и рвут гипсокартон. Всегда берите металлические анкеры с нейлоновыми гильзами.
Ещё одна проблема — неправильная последовательность работ. Никогда не устанавливайте люк до завершения черновой отделки. Пыль от штукатурки забьёт механизмы, а брызги краски испортят покрытие.
И главное — не торопитесь. Дайте каждому слою полностью высохнуть. Лучше потратить лишний день, чем переделывать всю конструкцию из-за отслоившейся плитки.
